2BE水環式真空泵及壓縮機

簡要描述：2BE系列水環真空泵采用單級單作用的結構形成式，具有結構簡單、維修方便、高效節能、運行可靠等優點，對關鍵部件泵軸、葉輪、分配板等優化了設計。無論是球鐵葉輪還是沖壓形成的焊接葉輪均經過良好的熱處理，并在過盈熱裝前后，分別進行平衡及動平衡校驗，運轉更加平穩、抗沖擊性更加優良，適用為排水量大，載荷沖擊波動等惡劣工況。

產品型號：2BE
廠商性質：生產廠家
更新時間：2024-06-20
訪 問 量：917

說明書下載產品視頻產品咨詢

產品分類

Product Category

相關文章

詳細介紹

2BE系列水環真空泵產品概述

2BE系列水環真空泵及壓縮機是我公司在長期科研的基礎上,不斷實踐驗證研制開發的高效節能的新型產品.能常用于抽吸不含固體顆粒、不溶于水、無腐蝕性氣體，以便在封閉的容器中形成真空和壓力。通過結構材料的改變，亦可用抽吸腐蝕性氣體，腐蝕性液體?？蓮V泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、電器、煤礦、造礦、化肥等行業。

　　2BE系列水環真空泵采用單級單作用的結構形成式，具有結構簡單、維修方便、高效節能、運行可靠等優點，對關鍵部件泵軸、葉輪、分配板等優化了設計。無論是球鐵葉輪還是沖壓形成的焊接葉輪均經過良好的熱處理，并在過盈熱裝前后，分別進行平衡及動平衡校驗，運轉更加平穩、抗沖擊性更加優良，適用為排水量大，載荷沖擊波動等惡劣工況。

　 2BE系列水環真空泵、自帶氣水分離器；設有多位置進排氣口，泵蓋上增設了排氣閥檢修蓋窗，裝配和維修更加方便。

2BE系列水環真空泵使用范圍

1、泵可在環境溫度5～40℃范圍內和進口壓強小于1330Pa的條件下，允許長期連續工作。

2、泵不適用于抽除含氧過高、有毒的、有爆炸性的、對金屬有腐蝕作用的、對泵油起化學反應的，以及含有顆粒塵埃的氣體，也不適用于把氣體從一個容器輸送到另一個容器，作輸送泵用。

3、泵在大氣壓到6000Pa的進口壓力下的連續工作時間不超過3分鐘，以免噴油或潤滑不良引起泵損壞。

4、軸承全部采用NSK或NTN軸承，保證了2BE1真空泵的葉輪精確定位及運轉過程中的高穩定性。

2BE系列水環真空泵產品特點

1、葉輪材質全部采用球墨鑄鐵鑄造或鋼板焊接，充分保證了2BE1真空泵葉輪在各種惡劣工況下的穩定性，且大大提高了2BE1真空泵的使用壽命。

2、泵體全部采用鋼板制作，提高了2BE1真空泵的使用壽命。

3、2BE1真空泵的軸套作為易損壞的零件，本公司全部采用高鉻不銹鋼制作，比普通材質壽命提高了5倍。

4、皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。

5、聯軸器（直聯傳動）采用標準高強度彈性聯軸器，彈性元件采用聚氨酯材質，運行穩定可靠，使用壽命長。

6、上置式氣水分離器節約空間，并有效降低了噪聲。

7、鑄件全部采用樹脂砂鑄造，表面質量好。鑄件表面無需打膩，使2BE1真空泵散熱效果佳。

8、機械密封（選配件）全部采用進口件，充分保證2BE1系列真空泵在長時間運行過程中無泄漏。

　　我們對關鍵部件，如分配板，葉輪和泵軸進行了系統優化設計，簡化了結構，提高了性能，實現節能。采用焊接葉輪，葉片一次沖壓、成型、型線合理；輪轂全部加工，從根本上解決了動平衡問題。葉輪與泵軸采用熱裝過盈配合，性能可靠，運轉平穩。葉輪焊接后，整體進行良好的熱處理，葉片具有良蟲子的韌性，使葉片的抗沖擊大大增強！

型號含義

性能表

型號	轉速 r/min	大軸功率 kW	電機功率 kW	低吸入絕壓 mbar	氣量　 m 3 /h				泵重 kg	泵外形尺寸長 × 寬 × 高 mm 3
					吸入絕壓 60mbar	吸入絕壓 100mbar	吸入絕壓 200mbar	吸入絕壓 400mbar
					飽和空氣
2BE1 103-0	1300 1450 1625 1750	7 8.2 10 11.2	11 11 15 15	33	230 270 330 370	283 320 362 396	297 340 380 410	294 330 375 404	388	795×375×355
2BE1 153-0	1300 1450 1625 1750	10.8 13.5 16.5 19.5	15 18.5 18.5 22	33	460 540 615 655	500 570 630 670	540 600 660 700	520 590 645 680	550	885×435×425
2BE1 203-0	880 980 1100 1170	25 29.5 35 39	30 37 45 45	33	820 980 1150 1230	920 1035 1200 1270	1000 1120 1240 1320	990 1100 1240 1290	1080	1095×530×590
2BE1 253-0	660 740 820 880	45 54 65 75	55 75 75 90	33	1675 2070 2400 2600	1900 2200 2500 2700	2100 2400 2660 2850	2100 2375 2600 2800	2200	1395×680×755
2BE1 303-0	472 500 530 590 660 710 740 790	50 53 57.5 65 79 90 99 115	75 75 75 75 110 110 132 160	33	2040 2320 2580 3000 3450 3630 3740 3920	2310 2490 2700 3100 3550 3770 3900 4100	2560 2670 2850 3200 3600 3830 4000 4200	2500 2620 2800 3100 3500 3720 3900 4130	3200	1580×1010×910
2BE1 353-0	372 420 472 500 530 590 660	63 74 84 90 100 120 154	90 110 110 110 132 160 185	33	2380 3200 3900 4160 4420 5050 5380	2930 3470 4040 4320 4600 5200 5700	3370 3700 4200 4480 4720 5300 5880	3460 3680 4100 4380 4600 5170 5700	4100	1745×1160×1050
2BE1 403-0	330 372 420 472 530 565	98 110 130 160 203 234	132 160 185 200 250 280	33	4000 5120 6000 7020 7580 7940	4600 5400 6240 7250 7920 8320	5100 5680 6280 7350 8120 8600	5070 5600 6280 7100 7950 8400	5300	2170×1370×1265
型號	轉速 r/min	大軸功率 kW	電機功率 kW	低吸入絕壓 mbar	氣量　 m 3 /h				泵重 kg	外形尺寸長 × 寬 × 高 mm 3
					吸入絕壓 200mbar	吸入絕壓 250mbar	吸入絕壓 350mbar	吸入絕壓 400mbar
					飽和空氣
2BE1 355-1	372 420 472 500 530 590 660	69 78 90 100 109 130 160	90 110 110 132 132 160 185	160	3600 4400 4820 5060 5280 5600 6200	3720 4440 4950 5200 5400 5800 6260	3890 4500 5040 5280 5540 6000 6600	3920 4500 5050 5300 5600 6080 6680	4300	1885×1160×1050
2BE1 405-1	330 372 420 472 530 565	100 118 140 170 208 236	132 160 185 220 280 280	160	5650 6500 7200 7700 8250 8600	5750 6650 7300 7900 8550 9000	5900 6750 7500 8200 8900 9500	5950 6750 7550 8300 9100 9650	5600	2020×1370×1265
2BE1 505-1	266 298 330 372 420 472	130 150 172 205 250 310	160 185 220 250 280 355	160	7200 8500 9400 10240 11000 11800	7350 8650 9550 10450 11300 12250	7650 8750 9700 10700 11750 12750	7700 8800 9750 10750 11820 13150	7300	2435×1550×1475
2BE1 605-1	236 266 298 330 372 398	188 220 262 310 380 428	220 250 315 355 450 500	160	10800 12600 13800 14700 15750 16500	11000 12800 13600 15100 16300 17100	11400 13000 14400 15500 17000 17900	11500 13000 14900 15700 17250 18250	10100	2730×1800×1770
2BE1 705-1	210 236 266 298	285 335 405 490	355 400 450 560	160	16800 19000 20600 22000	17150 19300 21000 22750	17500 19600 21600 23600	17500 19700 21750 23850	13700	3185×2110×2045

注：上列性能數據，基于進氣溫度 20 °C ，進水溫度15 °C 。排氣壓力1013mbar 的條件。

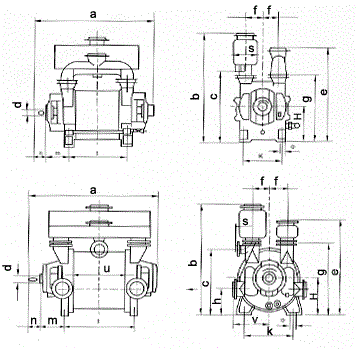

安裝尺寸圖

型號	a	b	c	e	f	g	H	l	m	n	s	k	ф	d	w	t
2BEA-253-0	1395	1245	799	1030	215	755	400	675	262.5	105	80	465	28	70	20	74.5
2BEA-303-0	1580	1360	825	1185	230	910	475	790	315	165	205	670	35	100	28	106
2BEA-353-0	1745	1570	930	1370	285	1050	560	910	335	165	245	800	35	120	32	127
2BEA-403-0	2170	1865	1120	1625	335	1265	670	1110	355	200	285	950	42	140	36	148
